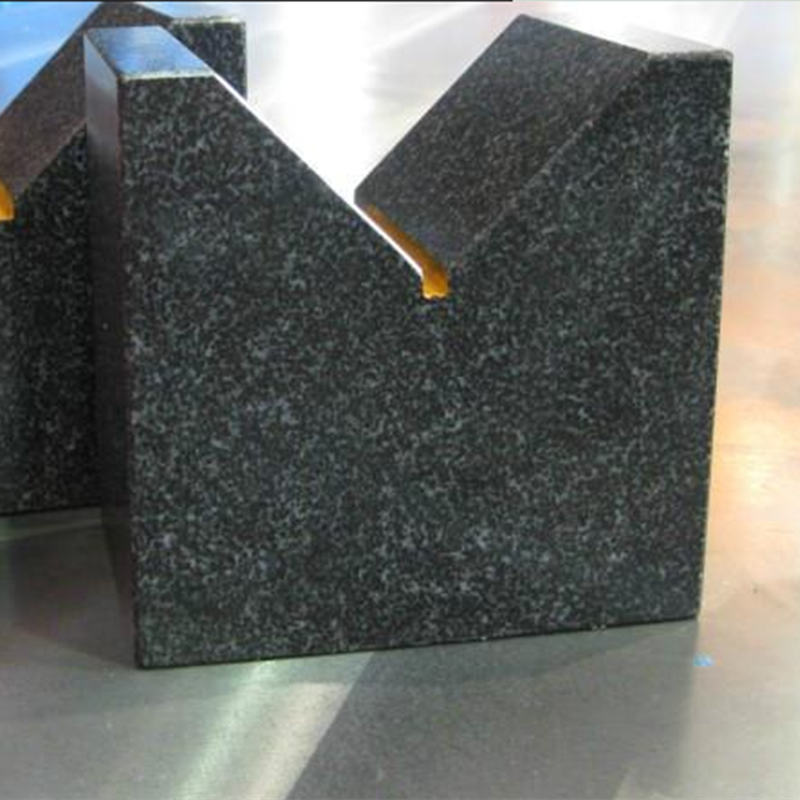

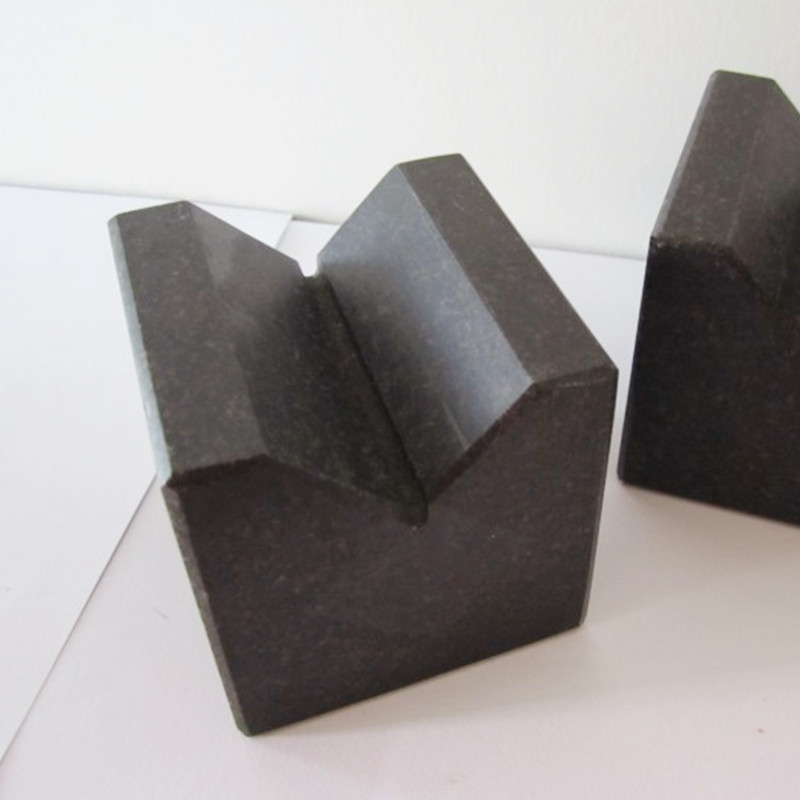

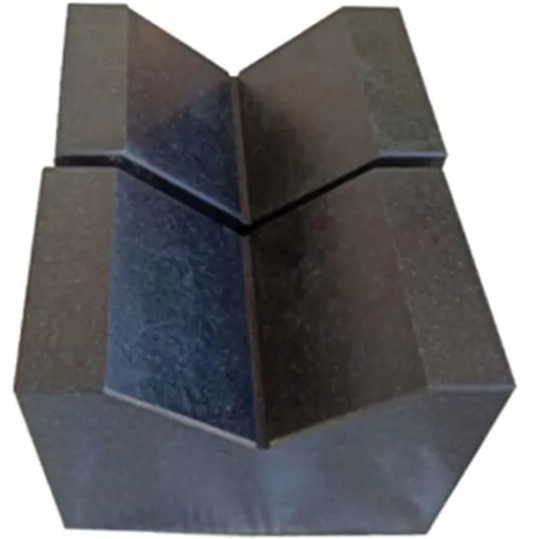

Giraanaayitii V-freemii marbilii v-freemii .

Fureemii giraanaayitii boca V qabu kan hojjetame meeshaa giraanaayitii uumamaa "Jinan Qing" irraa karaa makaanikaal adeemsaa fi harkaan sirriitti ciruudha. Luster gurraacha, uwwisa caasaa walfakkaatu, tasgabbii gaarii, humna olaanaa, jabina olaanaa, furmaata boca giraanaayitii v faayidaa kan akka sirrii ol’aanaa, dafqa hin qabne, asiidii fi alkaalii mormii, maagneetii hin qabu, deformation hin qabu, fi dandeettii uffannaa gaarii. Inspekshinii, safaruu, mallattoo itti kaa’uu, fi hojii bakka bu’iinsa hojii makaanikaalii fi industirii omishaa keessatti mijataadha.

Meeshaa safartuu giraanaayitii v boca blookii gurraacha .

Sirrummaa giraanaayitii V-freemii: Sadarkaa 000-1.

Iyyannoowwan giraanaayitii v bilookiiwwan (v): adeemsa makaanikaa keessatti shaafta qindaa’ina .

Adeemsa makaanikaa keessatti, raafama xiqqeessuuf, uffannaa hir’isuuf, fi raawwii maashinoota naanneffaman haala gaariin mirkaneessuuf shaafta sirrii ta’e murteessaadha. Storaen’s granite v blocks (V frames) qormaata kanaaf furmaata tasgabbaa’aa, sirrii ta’e ni dhiyeessu, amaloota uumamaa Jinan Qing Granite fayyadamuun hojiiwwan shaafta qindeessaa industirii hunda keessatti sirrii ta’uu hin dandeenyetti geessuuf-oomisha konkolaataa irraa kaasee hanga aerospace engineering.

1. Bu’uura Hiriira Shaafta: Maaliif Giraanaayitii V-Frames Excel .

Storaen’s granite v blocks faayidaa ijoo sadii shaft alignment’f kenna .:

Tasgabbii dimensional: Jinan Qing granite (hardness ≥70HS) koofiishinii gadi aanaa babal’ina ho’aa (8.3×10⁻⁶/°C), sirrummaa qindaa’ina ho’a swings (10°C–40°C) eeguu dhaadata. Sibiilli V-blocks kan hin tilmaamne/kontiraaktii hin taane irraa adda ta’ee, furmaata giraanaayitii keenyaa shaaftaawwan ±5μm/m keessatti akka walsimsiifaman taasisa, workishooppii hin ho’ifamne keessattillee.
Daampiinsii raafama: Caasaan dhagaa kanaa granular sibiila caalaa %60 kan xuuxu yoo ta’u, yeroo maashinii saffisa guddaa qabu qindeessuuf murteessaadha. Fureemii 160×160×90mm granite v tasgabbeessa 50kg shaaftaawwan 3000 rpm naannessu, meeshaa chatter fi surface roughness (RA ≤0.8μm) hir’isa.
Dandeettii xuuxuu: uumamaan qabbanaa’aa, zayitaa fi jiidhina irraa bilisa, Storaen granite V blocks ittisa dafqa zeeroo barbaadu-naannoo maashinii hamaa filannoowwan sibiilaa ji’oota keessatti itti gad bu’aniif yaada gaarii qaba.

2. Barbaachisummaa hundaaf qabxii sirrii ta’e .

Iyyannoo keessaniif sadarkaa sirrii ta’uu sirrii filadhaa .:

Sadarkaa 000 (±2μm flatness):Oomisha qaama aerospace keessatti fayyadame, 100×100×63mm granite v frame shaaftaalee alloy titanium gara ASME B89.3.2tti qindaa’a, rotors motora jeettii 5μm keessatti 5μm keessatti giddugaleessa ta’uu mirkaneessa—aerodynamic xiqqeessuuf.
Sadarkaa 0 (±5μm flatness):Gahumsa humna konkolaataa, 200×200×125mm frame positions sibiilaa crankshafts ±0.01mm/m parallelism, hir’isa bearing wear 30% motora humna fardaa ol’aanaa.
Sadarkaa 1 (±10μm flatness):Siitii hojiiwwan industirii waliigalaa akka konveyeerii roolaar qindeessuu, bakka 300×300×150mm giraanaayitii v bilookii 90° shaafta perpendikulaarii ta’uu siree maashinii mirkaneessu, sarara qaphxii keessatti girdoo lilmoo dhabamsiisa.

3. Hojii makaanikaa keessatti hojiirra oolmaa ijoo .

CNC Machine Setup:A Storaen Granite v Frame (Grade 000, 63×63×90mm) yeroo dhaabbii qajeelummaa shaaftaalee ispiindilii CNC mirkaneessa, daandii meeshaa ±0.005mm keessa akka turu mirkaneessa, maashinii sirrii qaamolee meeshaa yaalaaf.
Gearbox assembly:Maufacturing meeshaalee ulfaatoo keessatti, 160×160×90mm granite v block shaaftaalee giiriin pilaaneetii gara 8μm keessatti qindaa’a, gadi lakkifaman sagalee hir’isuu fi maashina ijaarsaa keessatti umurii giirii %25 dheeressa.
Qormaata Mootora Aerospace:freemii keenya kan xurii dandamatu yeroo qorannoo dadhabbiitti shaaftaalee inconel ni deeggaru, karaa marsaa fe’umsaa 10,000+ dimensional drift malee walsimsiisuun ni eega-haala garmalee jalatti ga’umsa motoraa mirkaneessuuf murteessaadha.

4. Storaen waadaa galuu olaantummaaf qabu .

Sirrummaa Mirkanaa’e: Blookiin giraanaayitii V hunduu interfeeroomeetira leezariitti fayyadamuun kan safaramu yoo ta’u, mirkanaa’uu danda’u kan qabuu fi istaandaardii GB/T 20428-2006 fi ISO 1101 kan qabu yoo ta’u, odiitii qulqullinaa cimaa ta’e akka eegu mirkaneessa.
Furmaata addaa: Sarara walgahii ofumaan hojjetamuuf furmaata 500×500×200mm kan qaawwa fe’umsaa gadi bu’e barbaaddaa? Gareen OEM keenya torban 4–6 keessatti dizaayinoota bespoke ni dhiheessa, fedhii shaafta addaa keessaniif kan mijate.
Wabii umurii dheeraa: Wabii waggaa 2 kan uffannaa lafa irraa ykn jijjiirama diimeessummaatiin deeggaramee, furmaata giraanaayitii V keenya 5Xn outlast steel alternatives outlast steel alternatives out last, out total cost saving of $1,500+ meeshaa tokkoof umurii isaa irratti kenna.

Akka carraatti shaafta hiriiruu hin dhiisinaa- tasgabbii, sirrii, fi turtii adeemsa makaanikaa ammayyaa gaafachuuf bilookii Storaen’s granite V amanaa. Maashiniiwwan CNC safaruu, giirbooksii walitti qabuu, ykn motora aerospace qorachuu, furmaata giraanaayitii V keenya shaafta hunda gara mudaa hin qabnetti akka qindaa’u mirkaneessa, yeroo hojii dhaabuu xiqqeessuu, balfa hir’isuu, fi qulqullina oomisha xumurame olkaasuun. Har’a hamma furmaata giraanaayitii V qoradhuu garaagarummaa sirrittummaa dhagaadhaan hojjetamee jiru argadhu.

Granite v Blocks (V-Frame) Kunuunsa: Qulqullina & Kuusaa Muuxannoo gaarii .

Suphaan sirrii ta’e sirrii fi umurii dheeraa bilookii giraanaayitii V (V-frames) keessanii eeguuf furtuudha. Storaen’s premium granite V-frames, kan Jinan Qing granite irraa hojjetame, kunuunsa xiqqaadhaaf kan hojjetamedha-garuu muuxannoowwan gaarii kana hordofuun naannoo industirii hamaa keessattillee, waggoota kurnaniif sirrii fi miidhaa irraa bilisa ta’anii akka hafan mirkaneessa.

1. Guyyaa guyyaan qulqulleessuu: Faalama suuta jedhu irraa baasuu .

Fuulli giraanaayitii qola hin qabne faalama baay’ee morma, garuu qulqulleessuun yeroo hunda haftee walitti qabamuu kan ittisu yoo ta’u, kunis qindaa’ina irratti dhiibbaa uumuu danda’a.:
Meeshaalee barbaachisan: Huccuu maaykiroofaayira lallaafaa, qulqulleessituu pH-neutral (fkn, furmaata kunuunsa giraanaayitii Storaen), fi caccabaa mata jabeessaaf squeegee laastikaa.

Tarkaanfii tarkaanfiin .:

Dafqa laaftuu ykn golgaa sibiilaa balleessuuf fuula V-frame haxaa’aa-filannoo ±2μm bilookii giraanaayitii V sadarkaa 000 eeguuf murteessaadha.
Qulqulleessituu (1:10 bishaan distiiliitiin) diilalla’aatii huccuu jiidha qabu, zayita suuta xuuxuu ykn xurii qabbanaa’aa irratti dibadhaa. Gonkumaa furmaata asiidii/alkaalaayinii hin fayyadaminaa—yeroodhaan fuula giraanaayitii etch gochuu danda’u.
Huccuu lint irraa bilisa ta’een sirriitti gogsi, jiidhinni akka hin hafne mirkaneessuu V-groove keessatti bakka shaaftaaleen tuttuqaa godhan.

Gorsa Pro: Naannoo maashinii ulfaataaf, jijjiirama tokkoon tokkoon booda qulqulleessi particles abrasive (fkn, aluminium oksaayidii) lafa 320-grit (RA ≤0.8μm) akka hin barbaachifne ittisuuf.

2. Tooftaalee kuusaa: Dhiibbaa & jijjiirraa ho’aa irraa eeguu .

Tasgabbii dimensional eeguu fi qarqara V-groove eeguuf uggura giraanaayitii V keessan kuusuu .:

Kuusaa yeroo gabaabaa (≤ torban 1 .):

Teessoowwan workshopii qulqulluu irratti matta’aa laastikaa raafama-dampening (5mm furdina) irratti kaa’i, meeshaalee biroo irraa 100mm qulqulleessuu mirkaneessa. Storaen’s 160×160×90mm V-frames, ulfaatina 18kg, yeroo hojii daakuun dhiyoo jiruttillee bakka isaa haala nageenya qabuun tura.

Kuusaa yeroo dheeraa (≥1 month .):

Waraqaa tishuu asiidii irraa bilisa ta’e ykn farra-static bubble wrap keessatti jiidhina irraa akka gaachana ta’uuf marfadhaa (ideal RH: 40%–60%).
Sheelfii diriiraa deeggarsa foomii qabu irratti V-groove fi beezii jalatti kuusuu, ulfaatina walqixa raabsuun 0.05mm/m sag kan furmaata hin deeggaramne keessatti uumamuu danda’u ittisuu.
Teempireechara kuusaa 20°C ±2°C irratti eeguu—Jinan Qing granite’s low thermal expansion (8.3×10⁻⁶/°C) jechuun balaa warping xiqqaa jechuudha, garuu jijjiiramni garmalee walsimannaa safartuu irratti dhiibbaa uumuu danda’a.

Haquu: fannifamuu ykn dhaabbataa, kunis qarqara V-groove irratti dhiibbaa uumuu danda’a—Storaen tasgabbii horizontal ta’eef bilookii giraanaayitii V hunda dizaayinii godha, fuula bu’uuraa cimfameef kaa’amuu sheelfii nageenya qabuuf.

3. Supha do’s & hin taane .

Hojjedhu:

Kurmaana chiipsii xixiqqoo (≤0.5mm) guddiftuu 10X fayyadamuun sakatta’i—Storaen furmaata miidhameef bakka sanatti deebi’ee deebi’ee ni dhiheessa, diriirsuu gara sadarkaa jalqabaatti deebisuu.
GB/T 20428-2006 akka kabajamu mirkaneessuuf waggaa waggaan tajaajila safartuu mirkanaa’e Storaen fayyadami, bilookiiwwan giraanaayitii v kee sirritti warshaadhaan qorataman akka eegu mirkaneessi.

Hin:

V-frame gadi dhiisi ykn rukuti—dhiibbaan 1kg illee qarqara V-groove chip gochuu danda’a, shaft alignment hanga 15μm irratti dhiibbaa qaba.
Meeshaalee maagneetii waliin kuusuu—qabeenyi giraanaayitii maagneetikii hin taane (≤3μT) naannoo dirree maagneetiidhaaf mijataa dha, garuu maagneetonni dhiyoo jiran caccabaa fuula irratti barruu hawwachuu danda’u.

4. Amaloota dizaayinii kunuunsa kunuunsan Storaen .

Blookiiwwan giraanaayitii v keenya suphaa salphaa ta’eef ijaaramaniiru .:

Qarqara geengoo: 3mm Chamfer golee hunda irratti yeroo qabannaa balaa chippii hir’isu, dhimma waliigalaa filannoowwan qara qaban waliin.
Farra-istaatikii (optional): Oomisha elektirooniksiidhaaf, V-frames kan 5μm conductive coating qabu kan dafqa ofirraa deebisu filadhu, naannoo kutaa qulqullinaa keessatti shaafta sirrii ta’eef murteessaadha.
Haala kuusaa amala: Keessii muka jabaa foomii sararame (saayizii hundaaf ta’u) CNC-cut inserts kan V-groove fi bu’uura cradle, yeroo geejjibaa dhaabbilee gidduutti invastimantii keessan eeguu.

Storaen granite v blocks keessan kunuunsuun shaakala kanaan salphaadha-suuta qulqulleessi, qaroo kuusuu, fi dizaayinoota keenya suphaadhaaf mijatoo ta’an fayyadamuu. Tasgabbii fi sirrii ta’uu isaanii eeguudhaan, hojiin shaafta qindeessaa hunduu sadarkaa industirii olaanaa akka guutu ni mirkaneessita, walgahii konkolaataa irraa kaasee hanga meetirooloojii aerospace. Storaen’s engineering irratti amantaa v-frames kan qormaata yeroo dhaabbatu geessu-sababni isaas of eeggannoo sirrii ta’e yeroo sirrii ta’uu hin mari’atamne walxaxaa ta’uu hin qabu.
